項目概述

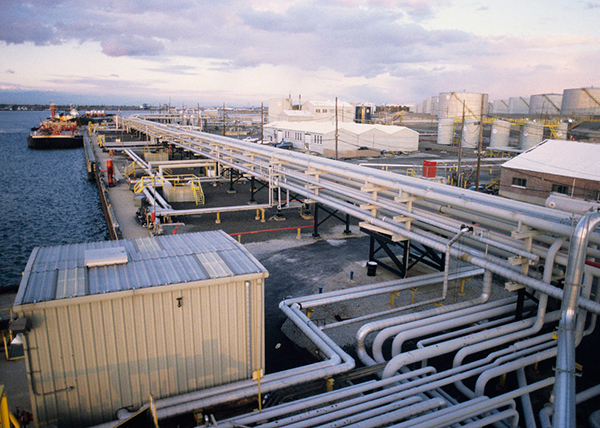

老君廟采油廠集輸流程管線閥門池沒有安裝壓力表及遠傳，在目前安全環保工作日益嚴峻的形勢下，集輸管網管破又無法避免，為安全生產、綠色礦山建設，以及預防和降低環保污染風險的角度出發，將預防措施做到位，此次和我司合作了儲罐液位及集輸管線壓力傳輸系統項目。

采油廠站點儲罐液位測量遠傳，用于采油廠站點油庫監控罐油液位測量并實現遠傳顯示；管線閥池壓力數據無線傳輸系統主要是通過對管道壓力實時監控，實現壓力實時監測、超壓報警的功能。系統由智能液位采集終端、現場控制箱、物聯網關、監控平臺、監控軟件、監控設備、電源開關保護元件及連接線路等組成。

項目價值

聯合站4具（6#10#11#12#）儲罐完善原油儲罐測量計量裝置項目。安裝雷達物位計，測量數據傳輸與原有的PLC控制系統匹配，數據傳輸至總站中控室。

28#接轉站3具儲罐安裝雷達物位計，測量數據遠傳借助于正在施工的石油河沿岸集輸管線壓力監測遠傳項目，實現數據的遠傳監控。

7#接轉站現有儲罐6具，完善1#-4#雷達液位計，增加5#6#儲罐安裝雷達物位計，自動空位測量；將測量數據遠傳至采油二隊值班室。

集輸管線主線（I317-4#-總站、7#接轉站-總站、28#-總站）共14個閥門池，在管線上安裝壓力變送器、電源、ATU，實現數據采集和傳輸。

集輸管線在1#2#支線閥門池安裝壓力變送器、電源、ATU，實現數據采集和傳輸，安裝46組。

本項目技術方案的無線數據傳輸方式，選用LoRa、Wi-Fi、4G等物聯網傳輸技術結合的方案，以解決老君廟站點儲罐液位及集輸管線壓力傳輸在復雜地理環境下對無線傳輸?shù)募夹g(shù)要求。并預留有擴展接口（以太網，及4G），及油氣生產物聯網（A11）協議，接入后續企業構建的大數據服務器。

系統通訊網及數據傳輸方案構建

按文件“技術要求和標準”要求，結合老君廟的地理環境及現有的網絡情況，系統通訊網絡設計如下：

借助老君廟區域，玉門油田的內部局域網（LAN），設計傳輸網絡，傳輸采集節點的數據。并預留有LoRa和4G的通信方式，以應對其它地理環境下對傳輸方式的要求。

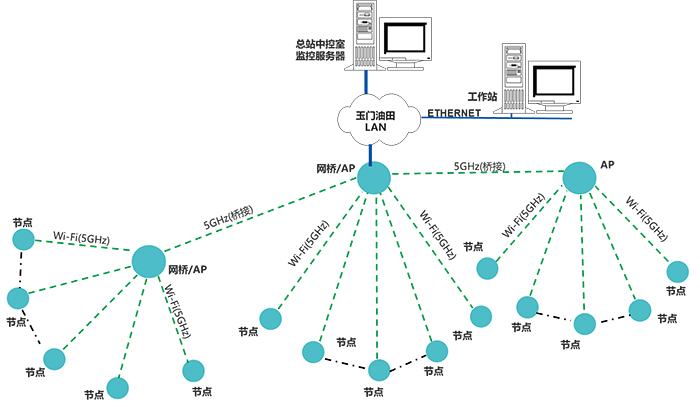

通信網絡示意圖如下：

監控平臺概述

監控平臺作為老君廟站點儲罐液位及集輸管線壓力傳輸系統的監控中心，通過內部局域網，讀取各監測節點的數據。生成歷史數據庫，以圖、表形式展示各監測點的實時數據、設備運行狀態。對采集的數據進行統計、分析，當出現異常時，發出報警信號。

監控平臺系統，具有遠程配置、維護功能?？梢噪S時隨地為用戶提供技術支持、技術服務。

監控平臺，可通過以太網，將數據轉發至其它系統，支持A11（油氣生產物聯網協議）、MQTT、SOAP等等多種通信協議。

核心應用產品

1、油罐液位變送器選型

根據技術要求，選防爆導波雷達液位儀，主要技術參數如下：

?測量介質：水、石油混合物

?溫度：常溫

?信號輸出：DC4-20mA；工作電壓：DC24V；兩線制接線方式

?防爆等級：ExdllCT5

2、壓力變送器選型

選擇XLSPX1AD7E防爆型變送器，監測集輸管線的壓力，實現集輸管線壓力監測，壓力變送器主要技術參數如下：

?傳感器原理：靜壓式原理

?介質：水油混合物

?量程：0-2.5MPa；精度：±0.5%F.S.

?信號輸出：DC4-20mA；工作電壓：DC12V；兩線制接線方式

?安裝接頭：G1/2；材質：304

?防護等級：IP67，防爆等級：ExiaIICT6Ga

3、智能采集裝置選型

選擇深圳信立科技的XL5036OD05智能采集裝置，采集雷達液位計，或壓力變送器的輸出信號，通過無線方式上傳到監控中心

?可通過移動智能終端（手機、平板）現場配置運行參數，讀取液位、壓力值、電源電壓等數值

?支持Wi-Fi，LoRa，4G等多種通訊方式可選，支持Modbus RTU、XL/6-IoT通信協議

?可在監控中主，通過通信管理平臺，遠程配置XL50智能采集裝置運行參數

?可設定液位、壓力等輸入信號，及工作電壓的上、下限報警值

?監測參數超限主動上傳數據，電池電量低上傳報警數據

4、值班室監控平臺選型

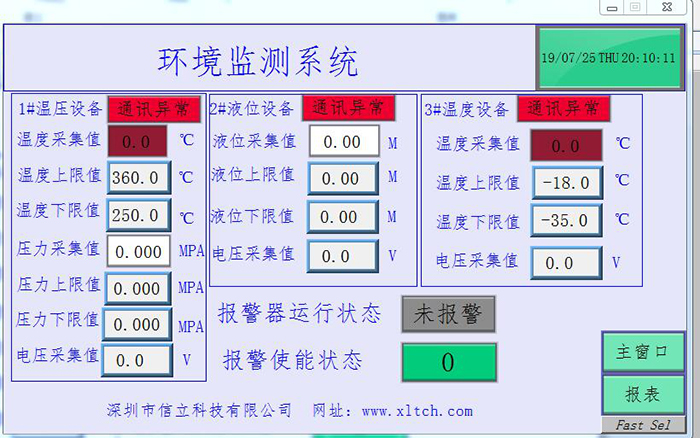

選擇深圳信立科技的XL871EIAS智能監控終端，作為值班室監控平臺。以圖、表形式展示各監測點的實時數據、設備狀態。當某監測點數值越限，平臺發出聲光報警信號。

監控平臺，從智能采集裝置讀取的數據，生成歷史數據庫。將歷史數據生成報表、曲線，對相關的數據進行統計、分析。

人機交互界面，可以更改報警值，下發控制指令，復位報警信號。

監控平臺系統，具有遠程配置、維護功能?？梢噪S時隨地為用戶提供技術支持、技術服務。

監控平臺，可通過以太網，或4G通訊方式，將數據轉發至其它系統，支持A11（油氣生產物聯網協議）、MQTT、SOAP等等多種通信協議。

值班室監控平臺配置如下：

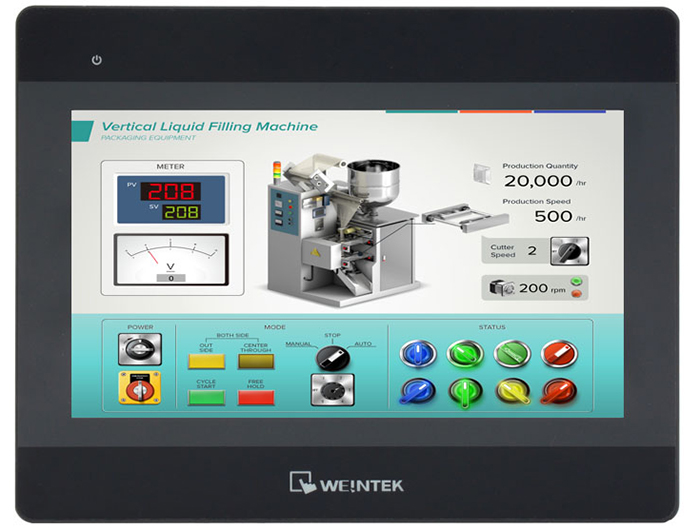

?選擇10吋觸摸屏作為監控平臺的人機界面；10.1" ，1024 x 600 TFT LCD, LED背光燈

?監控終端支持：Wi-Fi、LoRa、4G、Ethernet、RS485等通信接口，XL/6-IoT、MQTT、SOAP、API、Modbus RTU/TCP、A11通信協議，并可將數據寫入第三方系統數據庫

?工作電壓：DC24V或AC220V

?配400X500X150（mm）控制箱，配聲光報警器，電源、開關等材料、配件

5、智能主機選型

選擇XL80智能主機，通過以太網或串口，從PLC讀取數據，通過無線方式，上傳數據至監控中心

6、太陽能供電系統選型

在每個監控點配置1套XLSE-40W-60AH太陽能供電系統，供電系統由太陽能板、蓄電池、太陽能充電控制器，以及控制箱、安裝輔材、配件等組成。主要技術參數如下：

?40W，18V太陽能電池板

?蓄電池：DC12V，60AH

?輸出電壓：DC12V

?電池使用時間：20天無太陽使用

?控制箱：戶外防水

?另外，太陽能控制箱內除安裝蓄電池、太陽能控制器等外，還安裝監測點配置的其它設備
